喷砂枪的分类,结构和具体名称

喷砂枪的分类和相关型号名称

节选自 http://www.dgmagin.com

专业喷砂枪,喷砂机配件生产供应商—东莞虎门美俊喷砂器材(0769-82261696),带您了解市场上现有喷砂枪的分类机相关型号,方便您的购买选择.

(东莞虎门美俊喷砂器材对原创叙述文字拥有所有权及最终解释权,仅供了解,严禁拷贝用于自身宣传,美俊保留法律追偿权利)

喷砂机喷砂枪分普压式喷砂枪和高压(压送式)喷砂枪两种.

高压式喷砂枪:

又称高速喷砂枪、双进风喷砂枪、单进风喷砂枪、文丘里喷砂枪.

普压式喷砂枪:

根据枪体形状区分: 有A1 A2 A4 A5 A6型 B型 C型 D型 K型 G型 F型,卡乐式喷砂枪,雕刻喷砂枪等.

根据气管连接口直径:有10MM和13MM两种基本型和其他变动型.

根据砂管的连接方式分:

罗纹式（砂管通过宝塔接头连接，砂管外用喉箍锁紧）

直插式（砂管直接插入喷枪，侧面六角螺丝锁定，此款喷枪出砂量大）。

Magin生产喷砂用各式喷砂枪,轻巧易用,手感好,耐磨度高,同时有多种型号供选择,欢迎来样选型配用.

(东莞虎门美俊喷砂器材对原创叙述文字拥有所有权及最终解释权,严禁拷贝使用,我司保留法律追偿权利)

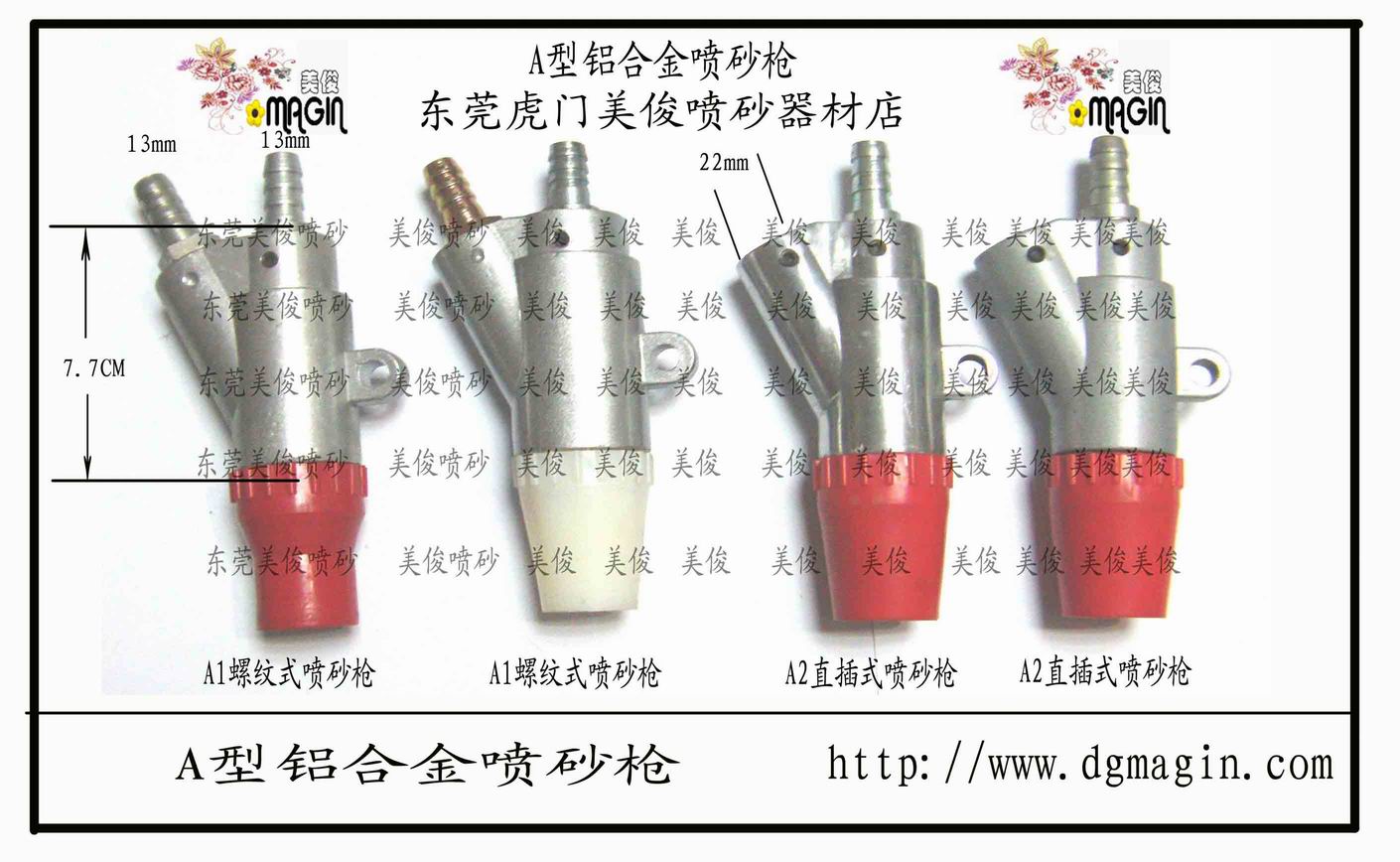

1) A型喷枪:铸造成型

又称外罗纹喷枪,分罗纹式和直插式两种,直插式好处为砂管直接接入喷枪增大出砂量.

A型喷枪俗称带耳朵的大号喷枪,从枪体的气芯插入口到枪体底部罗纹口高度为90mm,枪体厚度为36mm

气芯外径18mm,长度116mm,气芯套胶皮部分外径较细,内径4mm,可以使用内径6-10mm喷嘴.

有A1型直插式, A2型罗纹式铝合金喷砂枪两种.

使用聚氨酯材料的的A型喷砂枪还有A4型 A5型,A6聚氨酯喷砂枪这几款喷砂枪.

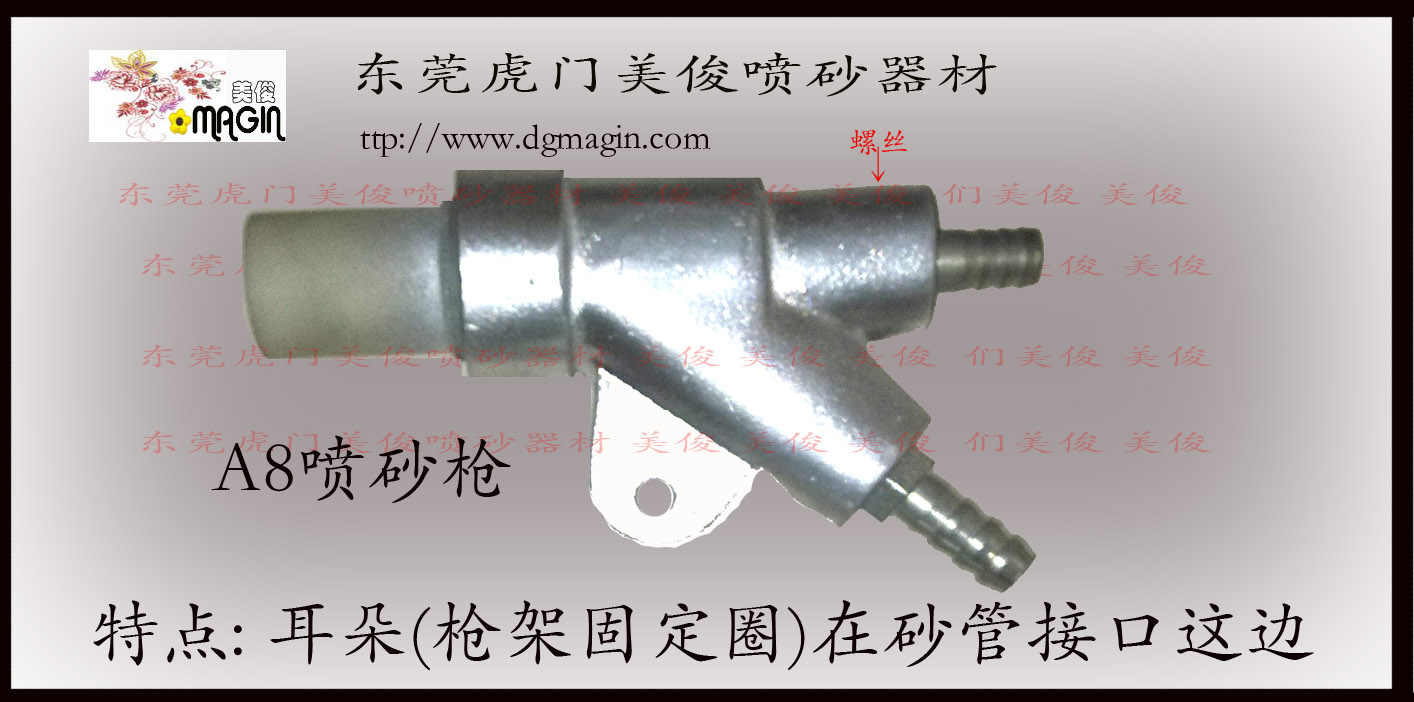

另有一种台湾款式的A型喷砂枪,其枪架固定圈(耳朵)在靠近砂管的枪体上,不是在靠近气管这侧,我们称为A8枪.

备注:针对大面积喷砂例如钢板铝板玻璃等有专用的A6型聚胺脂喷砂枪形状如A5枪但整体大一倍以上,使用内径14mm 外径28mm 长度80mm的碳化硼耐磨喷嘴.

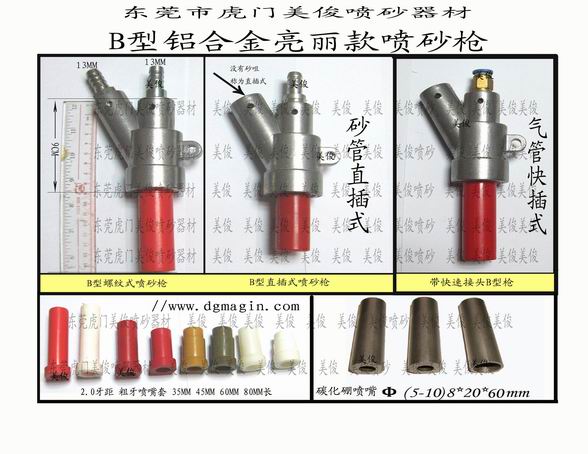

2) B型喷枪:

产品齐全,选料上乘,枪体耐磨,喷嘴耐磨,美观实用,铸造成型

内罗纹喷枪,分为罗纹式和直插式两种,直插式好处为砂管直接接入喷枪增大出砂量. 从枪体气芯插入口到枪体底部罗纹口高度为90mm,枪体厚度为40mm左右.

气芯外径18mm,长度102mm, 枪体内部砂材流通空间较大,出砂量较大,适合自动喷砂机选用.

B型喷枪与A型喷枪在枪体外观上的区别是:B型的砂芯接口比气芯接口凸出长10mm.这样方便使用者在喷砂操作时拇指扣握喷枪,利于掌握喷枪.而A型枪砂芯插入口没有突出枪体.两者相同之处是做为自动喷砂机用喷枪,都带有枪架固定圈(俗称耳朵).

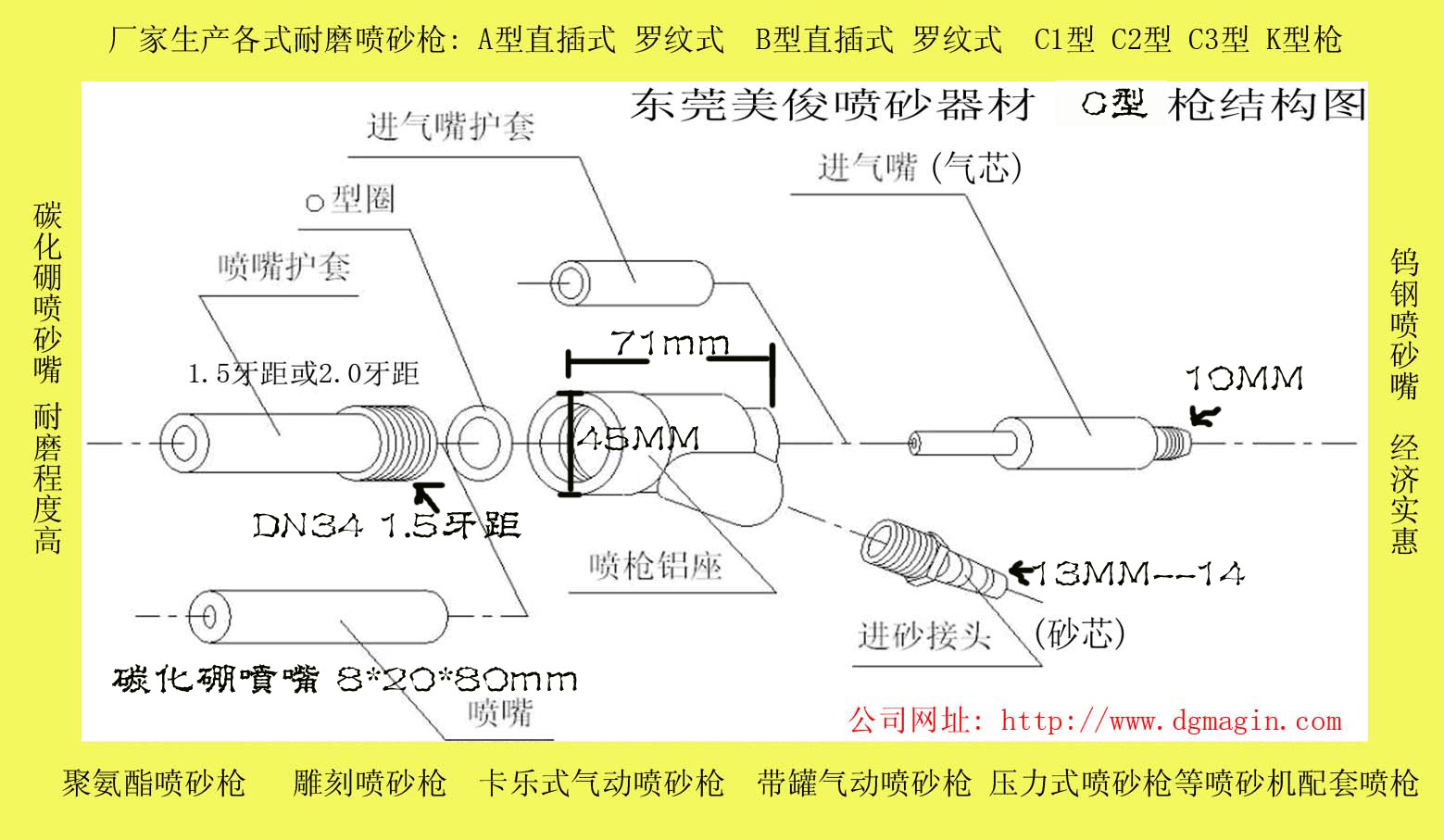

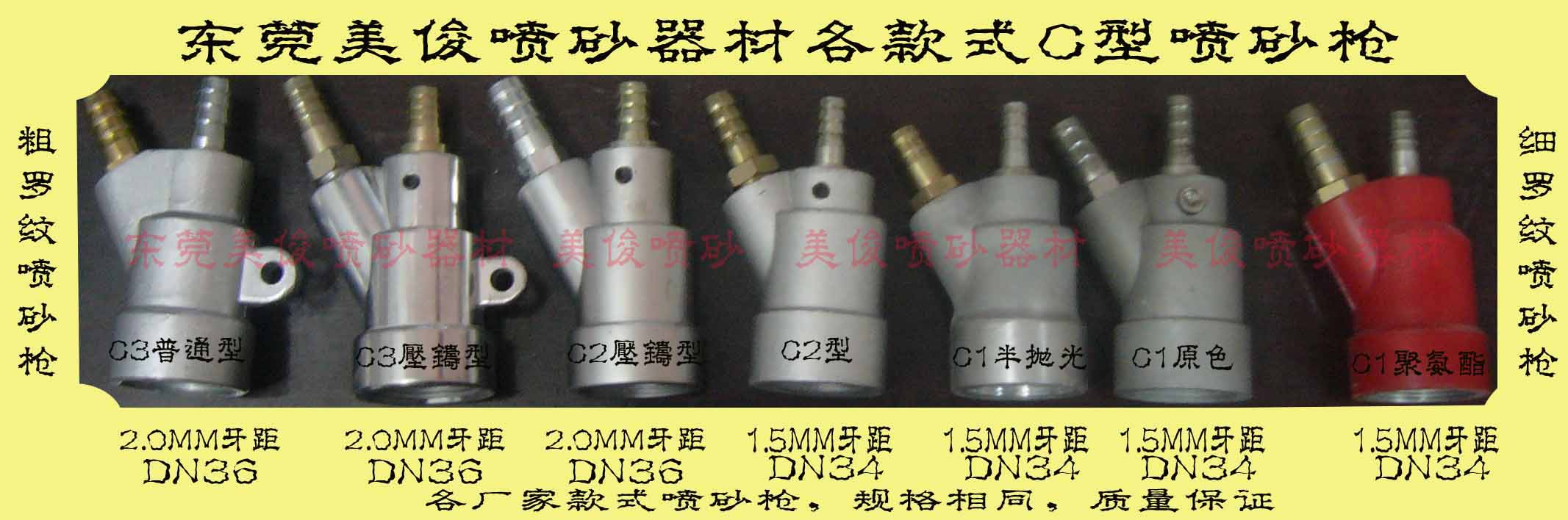

3) C型喷砂枪:

产品齐全,选料上乘,枪体耐磨,喷嘴耐磨,美观实用,铸造成型

表面抛光,型如不锈钢,轻巧易用,俗称小喷砂枪, 有C1 C2 C3型号.

因其小巧玲珑，为手动喷砂机首选配套喷枪，加装内嵌式的固定枪架后可作为自动喷砂机喷砂使用，大部分台资喷砂机械设备厂选用C型枪作为自动喷砂机的配套喷砂枪。

从气芯入口到枪体底部的喷嘴套罗纹口长度为7CM,枪体厚度为4CM左右.

C型喷砂枪: 气芯较细, 枪体内部砂材流通空间较大,适合大颗粒砂材的喷射

C型喷砂枪与A型喷砂枪外观相似,只是长度不同,整体小了很多.

某些厂家又将C型带枪架固定圈（枪体上的耳朵）的喷砂枪称为K型喷砂枪或C3枪.

B型枪和C型枪出砂量比A型枪大

我们推荐最新款出口专用喷砂机B型直插式和罗纹式铝合金压铸喷砂枪,此枪外观亮丽,酷似不锈钢表面但具有铝合金的轻巧易用特点,最主要此枪为出口设置,枪体无气泡,由铝合金经特殊流程一次性压铸而成,质量保证,使用寿命长.是用户选换喷砂枪的最佳选择.

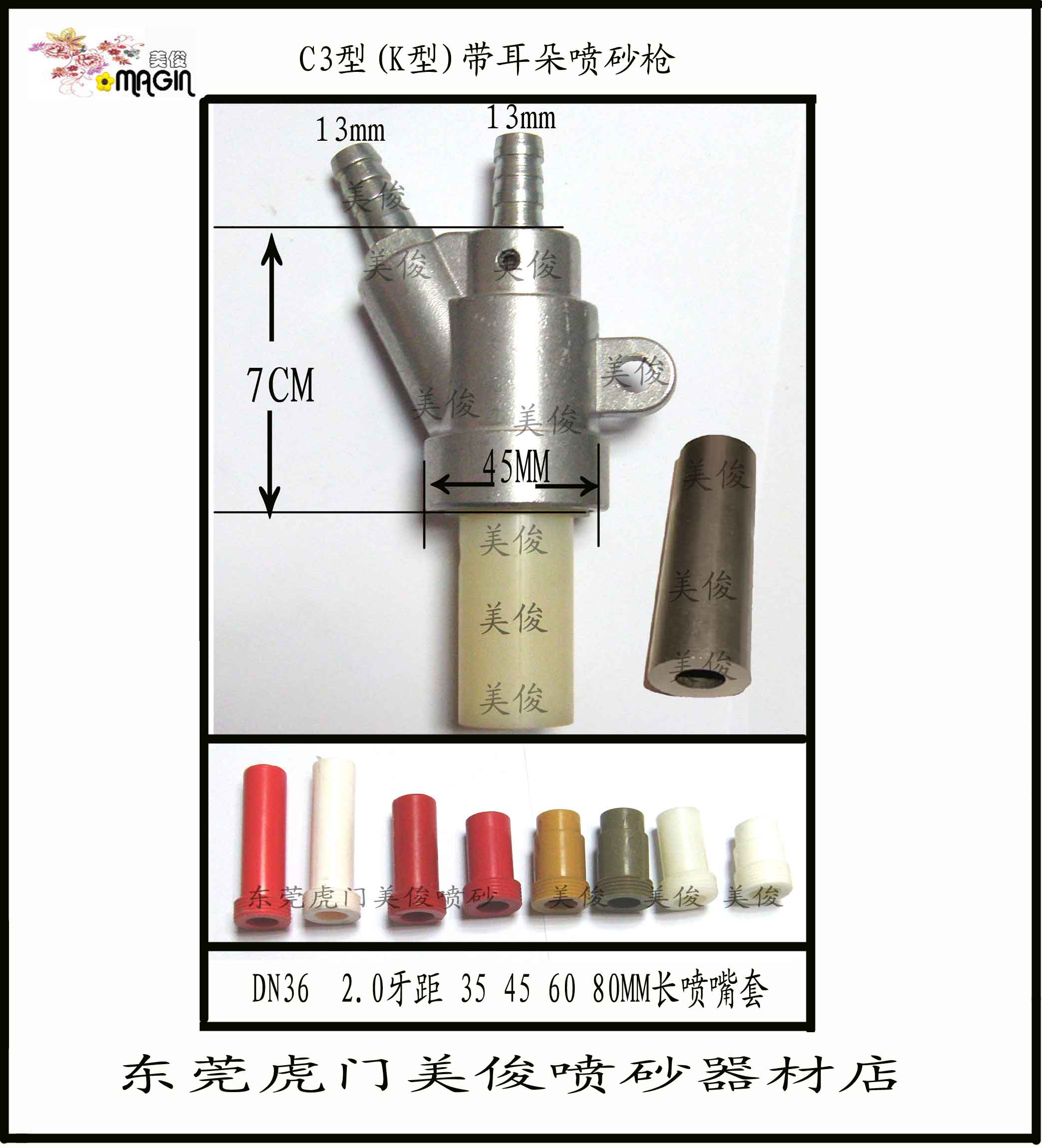

4) C3型/K型喷枪:

某些厂家又将C型带枪架固定圈（枪体上的耳朵）的喷砂枪称为K型喷砂枪或C3枪.

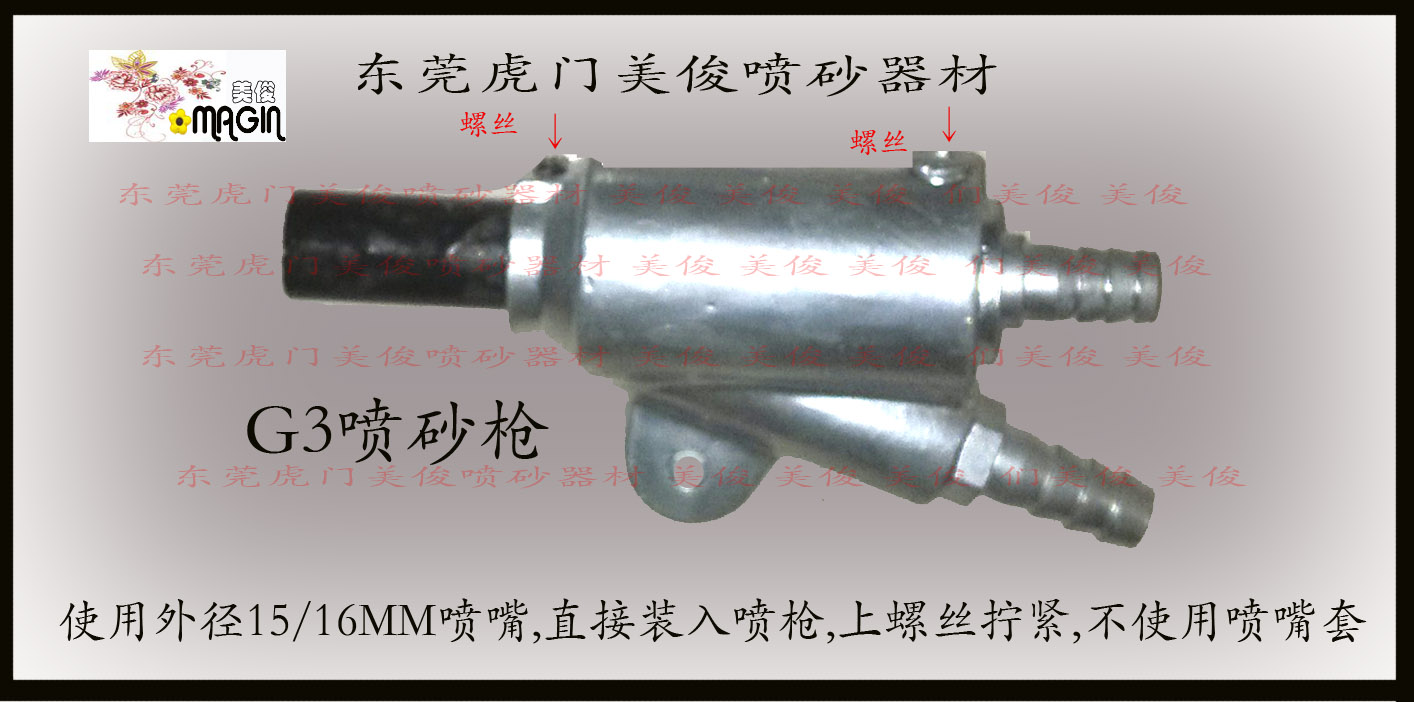

5）G3喷砂枪:

产品齐全,选料上乘,枪体耐磨,喷嘴耐磨,美观实用,铸造成型

按照分类上真正定义G3型的喷枪为较早时期台湾厂家普遍使用的喷枪型号,其特点是小巧,使用外径15MM的喷砂嘴,可对管道或拐角等小区域喷砂,因为喷嘴外径本来就小,同时不使用喷嘴套,喷嘴直接用螺丝锁在喷枪上,可以插入内径大于15mm的管道,槽口等进行喷砂处理,缺点是不易拆卸清理,现使用较少.

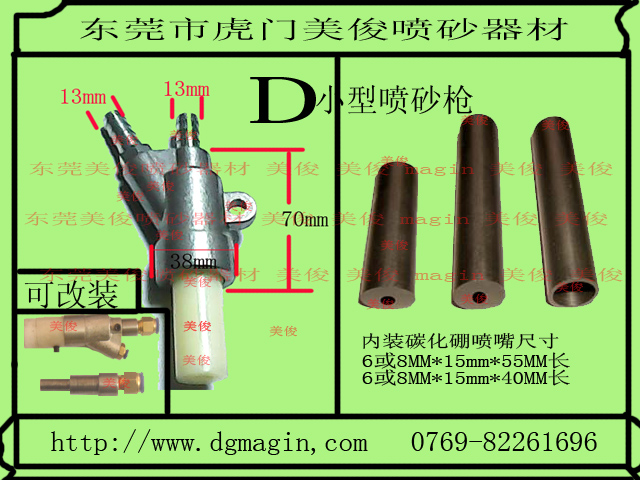

6)D型小喷砂枪:

形状和C3枪相同,只是枪体直径小了很多,适合狭小空间实用.

7)雕刻喷砂枪:

产品齐全,选料上乘,枪体耐磨,喷嘴耐磨,美观实用,铸造成型

雕刻喷砂枪又称F型喷砂枪,适合玻璃,石材,大理石,碑牌等物体的雕刻喷砂,具有出砂量大,雕刻速度快的特点,但喷枪设计特点是使用大喇叭型的喷嘴,目前材质一般为陶瓷喷嘴,不是很耐用.可以改装使用碳化硼喷嘴.

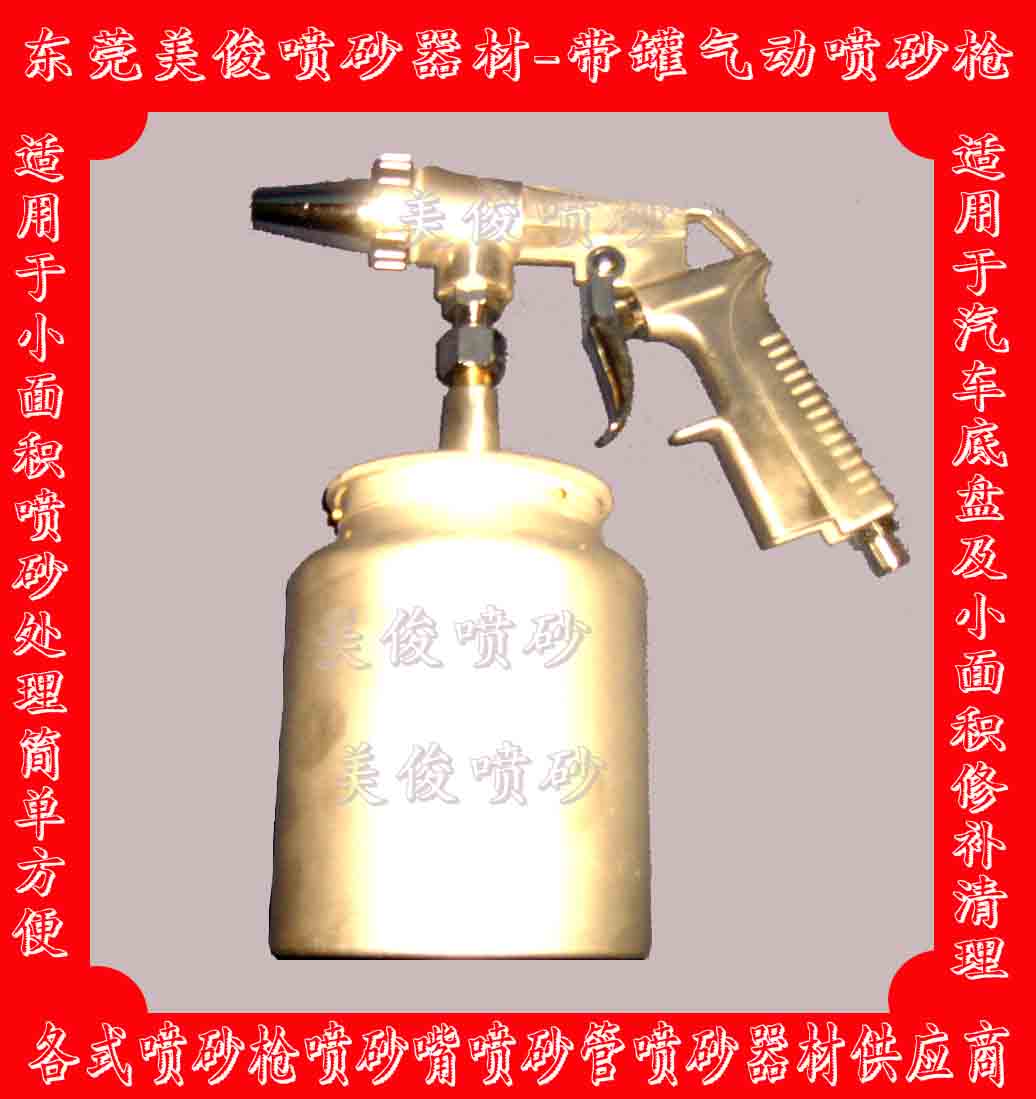

8)卡乐式气动喷砂枪:

产品齐全,选料上乘,枪体耐磨,喷嘴耐磨,美观实用,铸造成型

气动式喷枪,台湾习惯型成为卡乐式,此种类型喷砂枪,形如手枪形状,气源开关在枪上,随意开关,喷砂方便,是不需要喷砂机,气管直接接空压机,砂管直接插入沙堆就可喷砂的最理想枪型.

由于其枪体的入砂口采用与枪体垂直90度的设计,其喷砂力度与喷砂机普遍搭配的45度入砂喷砂枪相比较弱,同时也使用陶瓷或铁质台阶喷砂嘴,寿命不高,改装后可使用圆柱型的碳化硼喷嘴.

适合雕刻喷砂等喷砂目的使用,更加节省气源,效率更高.

9) 聚氨酯喷砂枪

主要有C型 A4 A5 A6(特大号)型，适合普通湿喷砂机(水砂机)使用。

聚氨酯材料是今天受到最广泛应用的聚合物,由聚异氰酸酯类和多元醇类经加成聚合作用而制得的.聚氨酯材料制造的喷砂枪:重量轻,柔软,防静电隔热防高温,是对喷砂产品防碰撞防静电最好的喷砂枪.

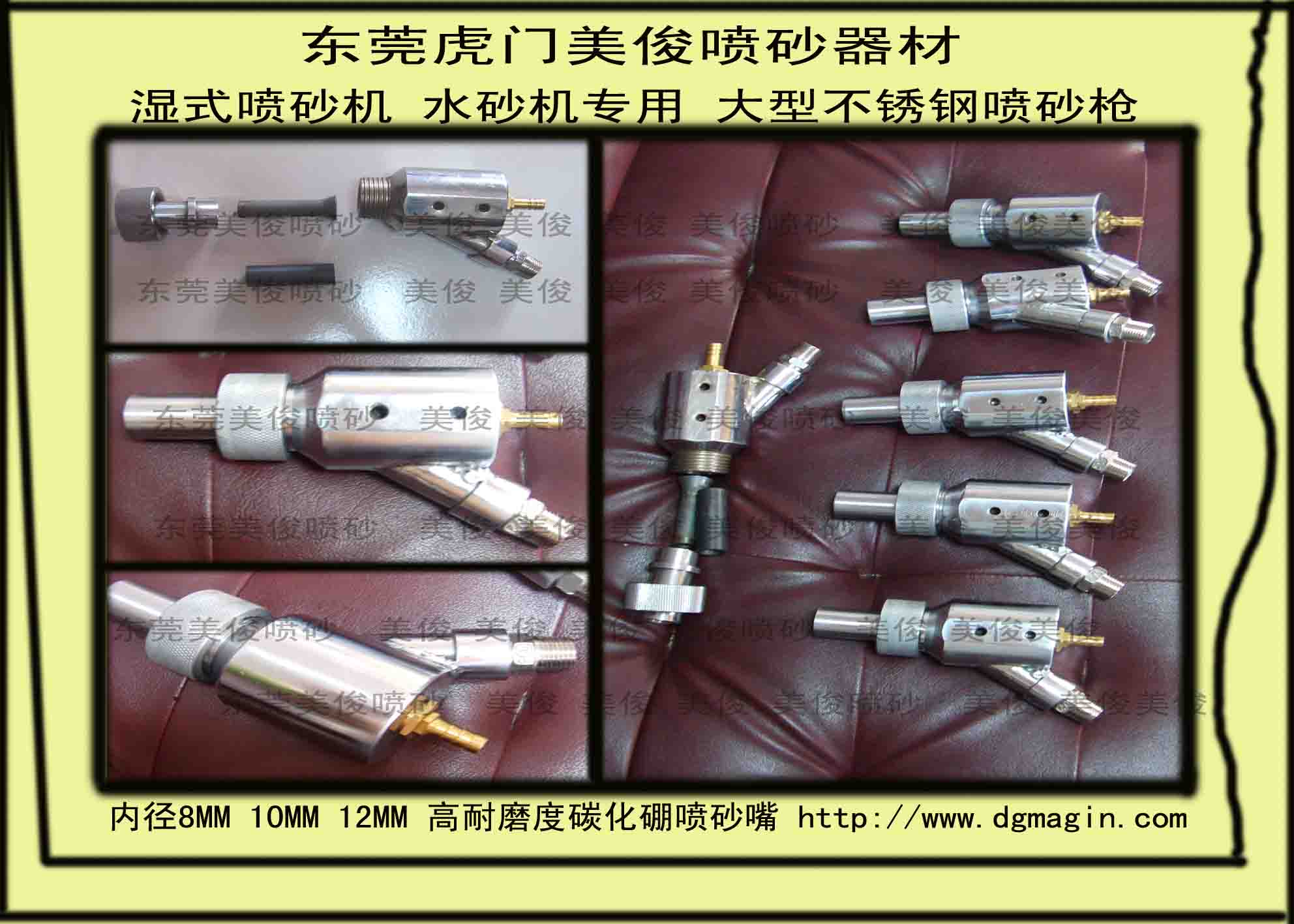

10) 不锈钢水砂机喷砂枪

东莞美俊喷砂器材厂家生产不锈钢水砂机喷砂枪

碳化硼喷嘴内径10MM 12MM 14MM( 碳化硼喷嘴耐磨,是钨钢寿命4-5倍)

进气接头: 标准铜接头,与喷枪连接处为4分标准外牙,右边为10MM直插口(可根据要求更换大小)

进砂口:标准6分水管牙,6分牙不锈钢直通可以连接大小不同的快速接头再连接吸砂管

此款不锈钢喷砂枪具有枪体厚实,不易磨损之特点,同时针对水沙喷砂特点,使用大口径耐磨碳化硼喷嘴,

喷射面积大,清洁度高.是一款难得的水砂喷砂枪.

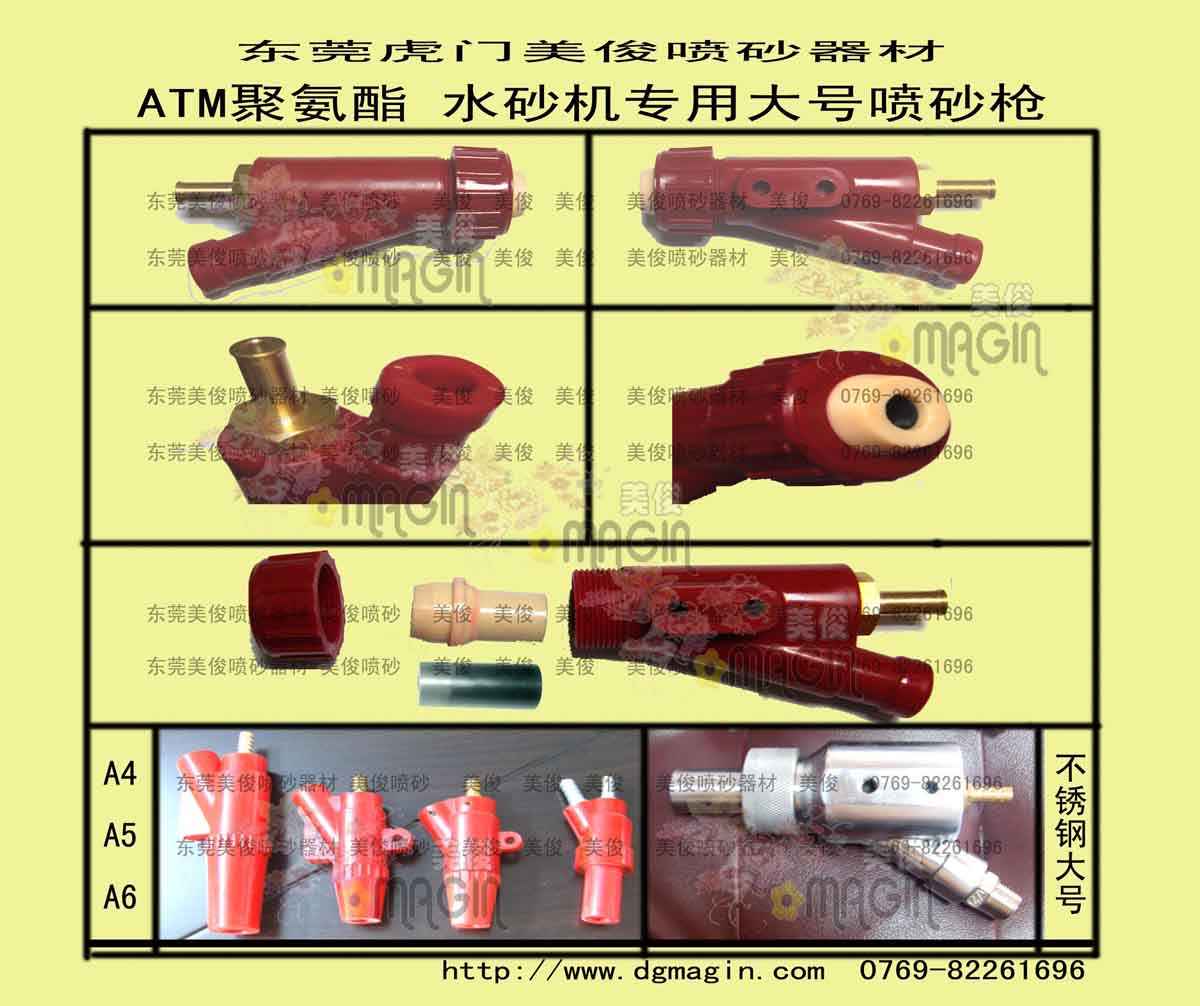

11) ATM聚氨酯水砂机专用喷砂枪

碳化硼喷嘴内径12MM *外径22MM*长度53MM( 碳化硼喷嘴耐磨,是钨钢寿命4-5倍)

进气接头: 标准铜接头,气芯内有弹珠密封,防止水沙反灌进入气管.

进砂口:直插式,可以把砂管直接插入喷枪内然后用木纹螺丝锁定.

此款聚氨酯水砂喷砂枪具有枪体厚实,不易磨损之特点,同时针对水沙喷砂特点,使用大口径耐磨碳化硼喷嘴,

喷射面积大,清洁度高.是一款难得的水砂喷砂枪.

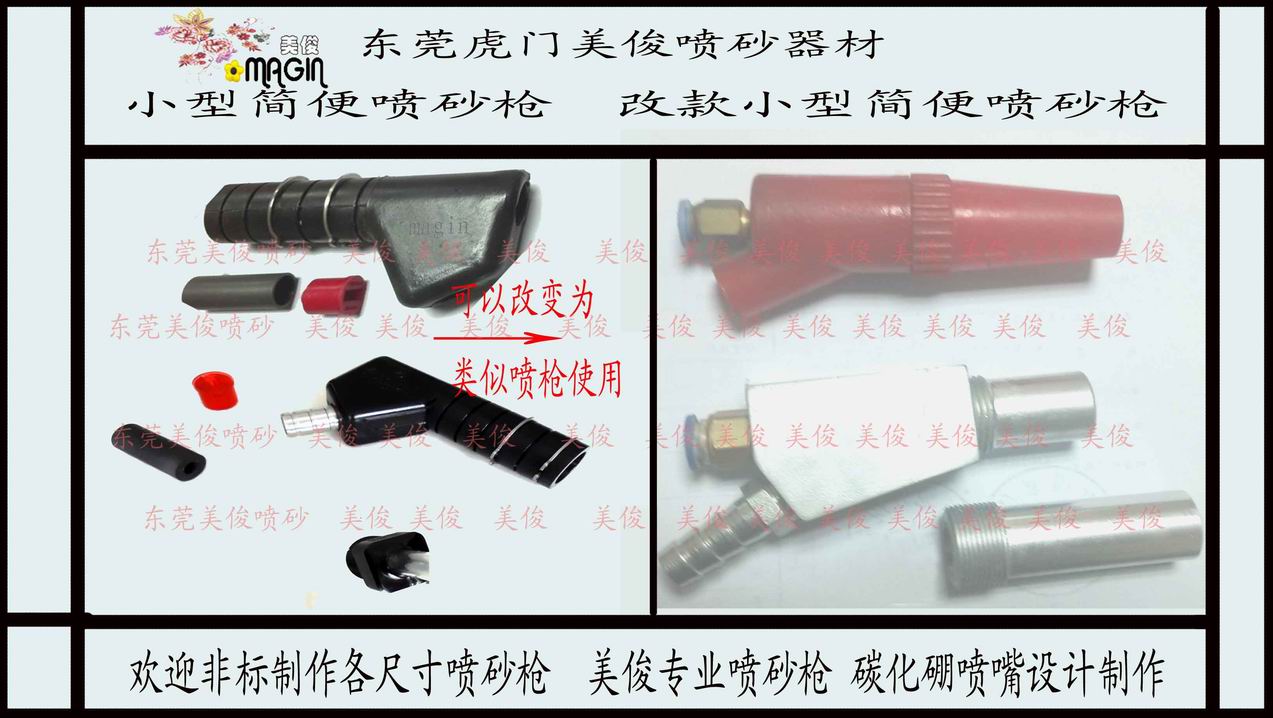

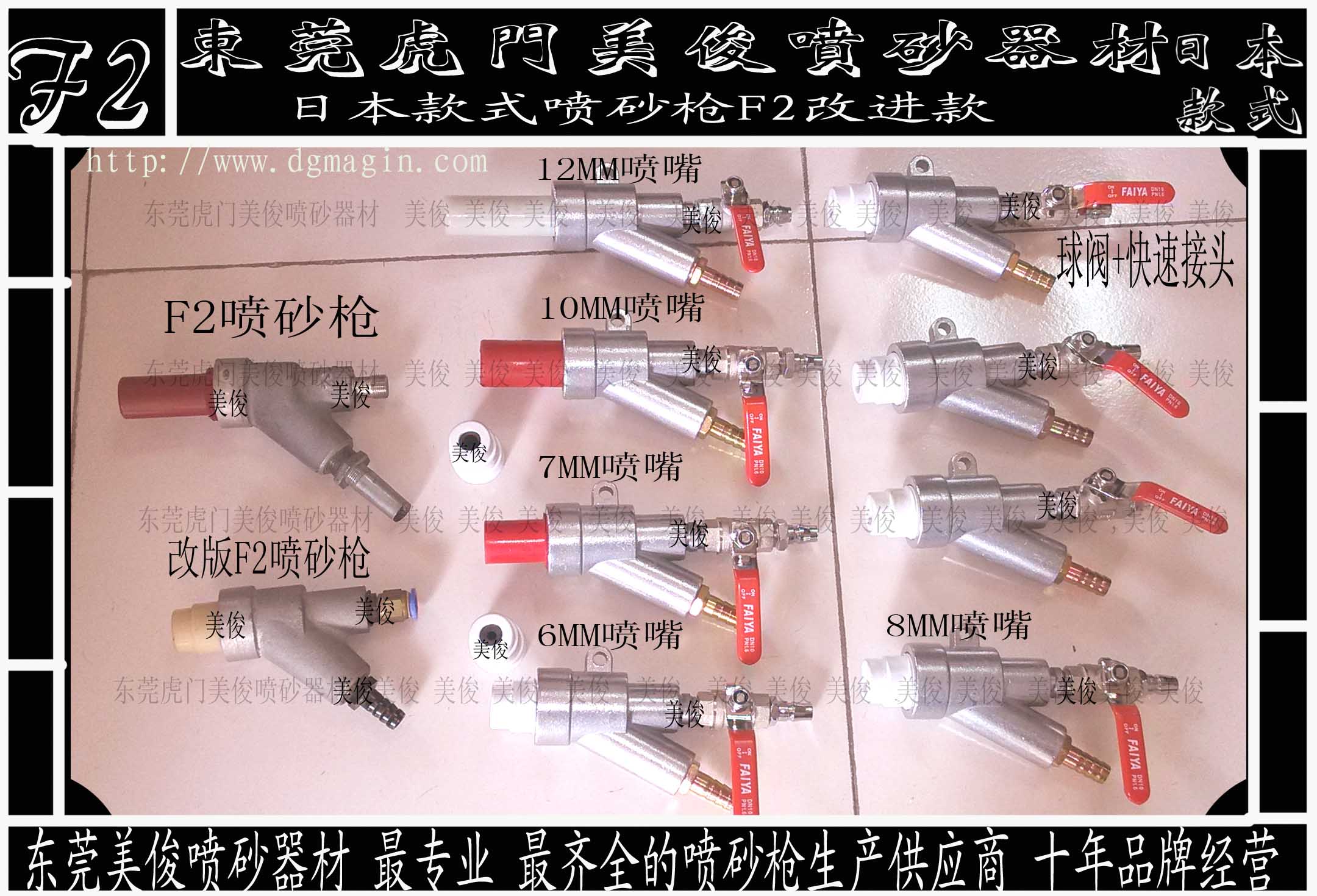

12)其他款式的虹吸式喷砂枪: F型日本款式喷砂枪瑞典水砂枪改款简易喷砂枪等

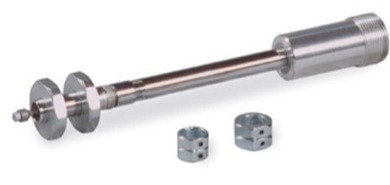

13) 内壁喷砂器|内壁喷砂枪|管道喷砂器|管道喷砂机

(东莞虎门美俊喷砂器材对原创叙述文字拥有所有权集最终解释权,严禁拷贝使用,我司保留法律追偿权利)

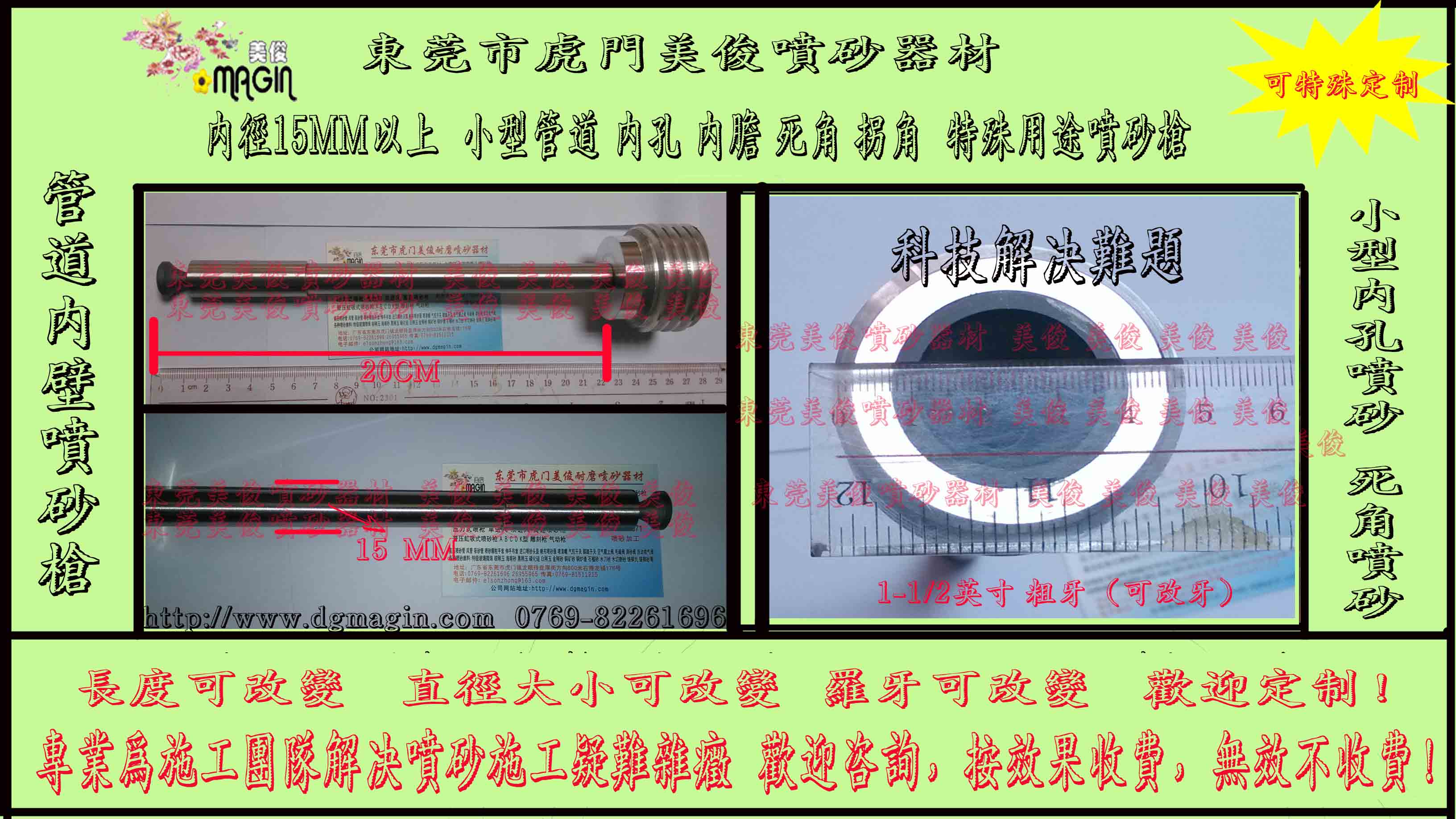

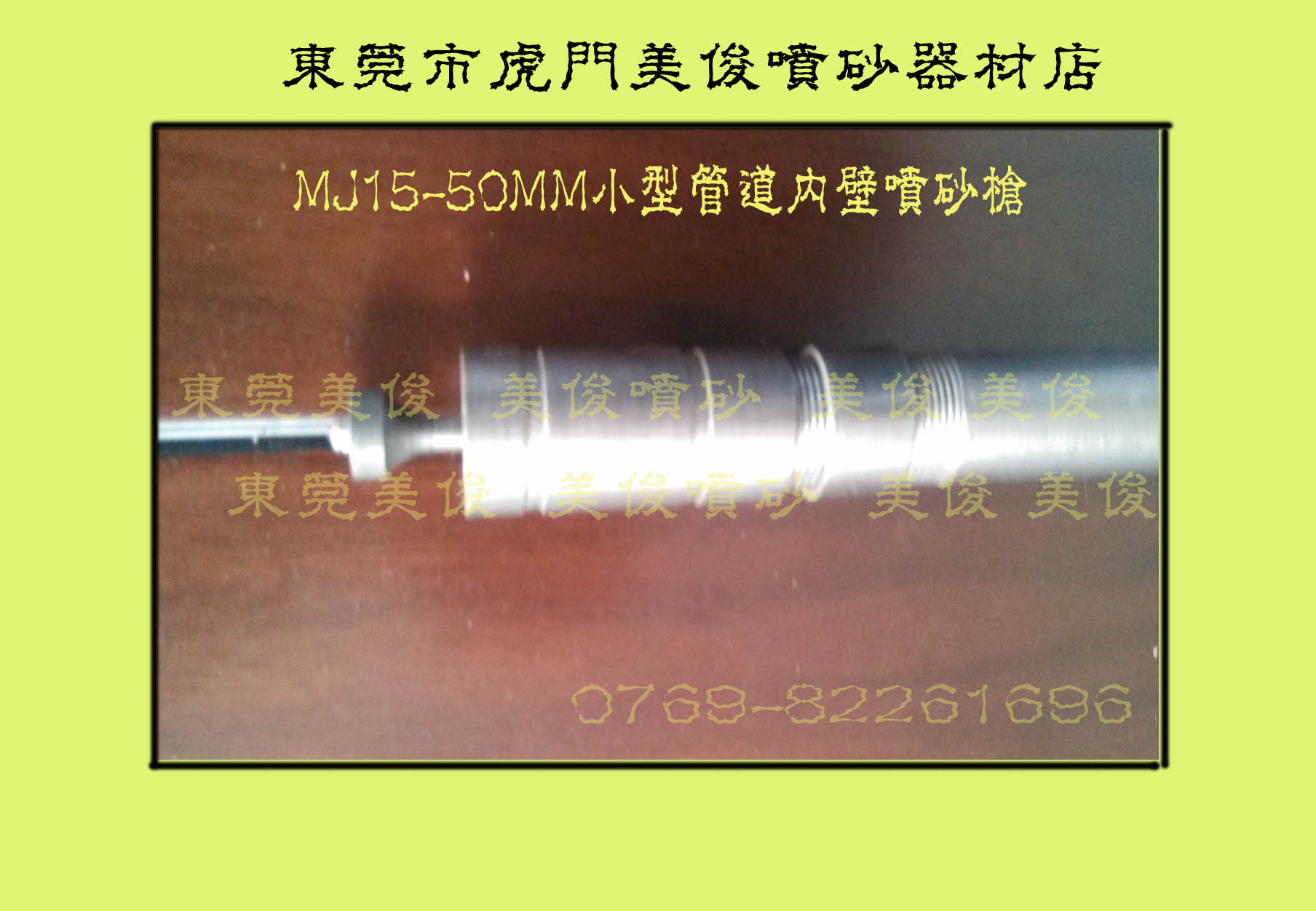

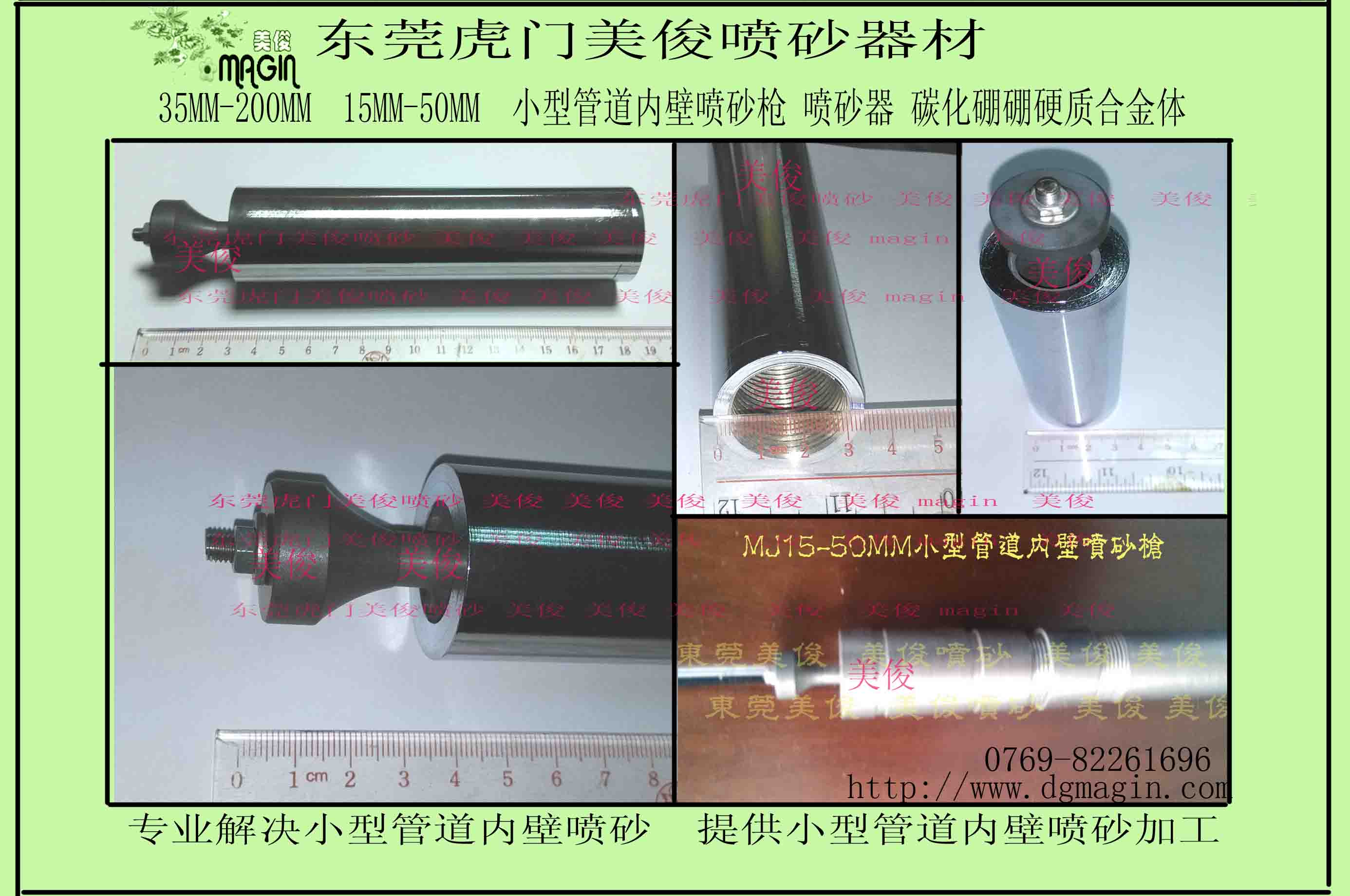

一:MJ15-80MM

散沙头设计,内部组件为钨钢或碳化硼或两者搭配组合体,充分利用钨钢的韧性抗压特性和碳化硼的高耐磨性,针对不同部件功能使用不同材料,完美降低钢砂,钢丸等大颗粒磨料对内壁器造成的快速损坏,以延长内壁喷砂枪的使用寿命.

一般用于内孔清理,后部接头一般做成1-1/4英寸的螺纹,与标准砂枪接头对接.

如果要用于管道内壁的清理,由于喷枪直径太小不适合做接口和喇叭口,一般采用喷枪内插式做法,即枪体后部外围车螺纹,把喷枪插入砂管内部,外面用喉箍锁死.

二: MJ35-100MM

特殊定制可以处理内径35MM-100MM管道内壁喷砂.

散沙头角度科学,喷砂后对内壁表面清理均匀度高,达到SA2.5-3.0级别.

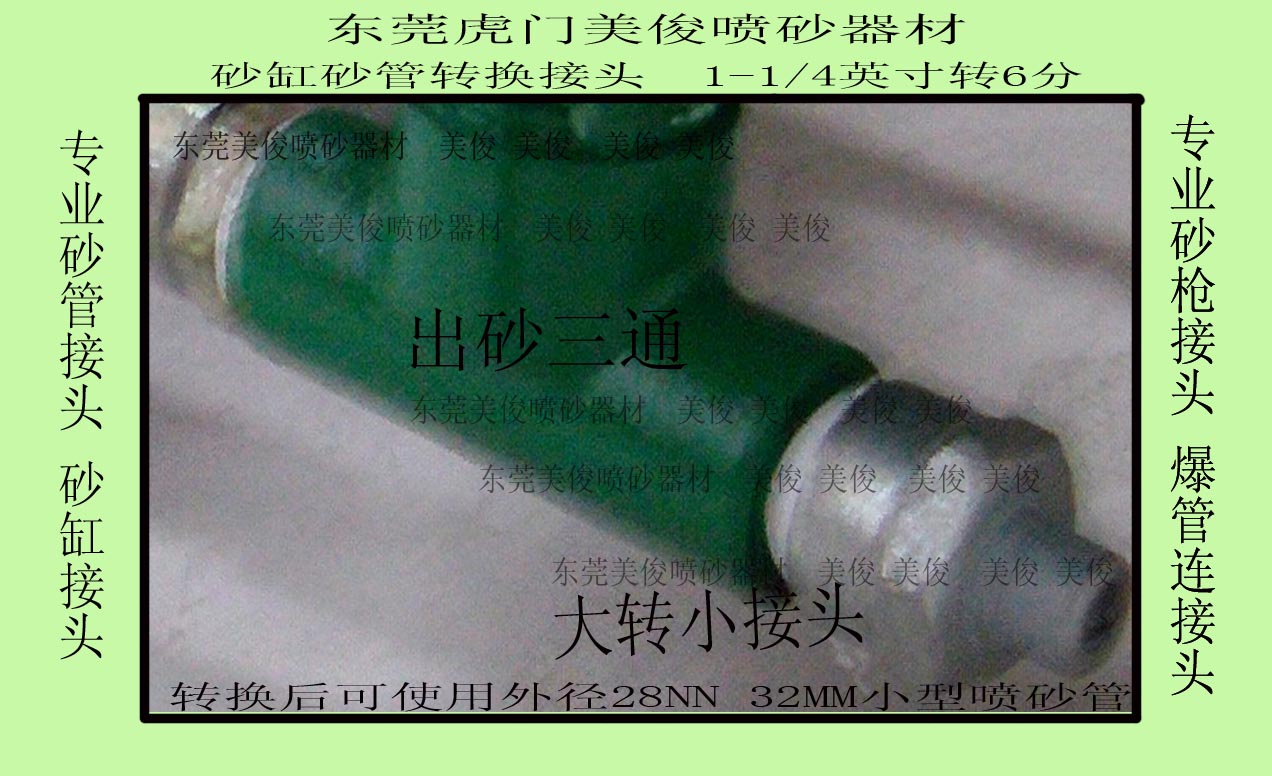

喷枪连接口为M27*2.0牙距接口(同时加配转换直通和砂管接头连接外径28MM或32MM砂管)

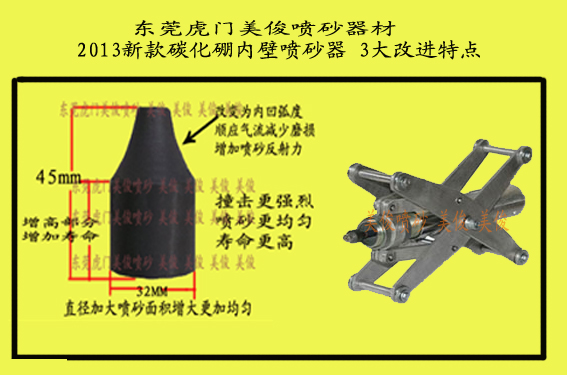

三:2013款MJ50-300MM

管道内壁喷砂器3大改进特点:

1)高度增加,增加了磨损时间,也就增加了寿命;

2)加大散砂头直径为32MM,使的喷砂面积加大,对管道内壁的清理也就更加的均匀和集中;

3)散砂头斜面由平面改为内凹圆弧,更加顺应气流方向,减少砂粒对散砂头的撞击角度,减少了磨损力度,使得砂粒更加顺畅,增加散砂头寿命的同时也增加了砂粒对管道内壁的撞击度.

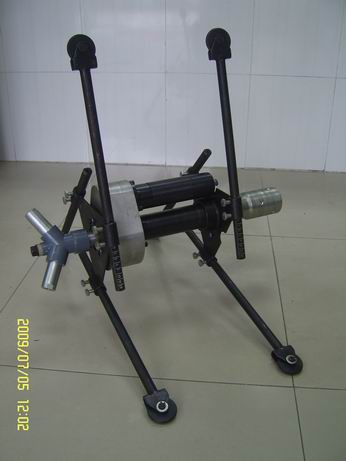

四: MJ300-900MM气动旋转管道内壁喷砂器

MJ300-900MM气动旋转管道内壁喷砂器需与压力式喷砂机及空压机配套使用，相当于正常使用的单进风和双进风的喷砂枪,只不过是用2支枪360度旋转喷射,达到管道内壁的清理目的.

本内壁喷砂器喷嘴采用高温烧结的纯碳化硼材质制成，其硬度极高,仅次于金刚石,耐磨损，最大限度地延长了易损件的使用寿命。此款喷砂器适用于φ300-900mm管道内壁喷砂处理。

MJ300-900内壁喷砂器的主体气包由台湾进口,利用高压空气吹动气包内的气动马达叶片,从而牵动齿轮旋转带动喷咀Y型座做360的旋转,再带动两支装在Y型座前成90°分布的喷嘴匀速旋转，达到均匀360度的喷砂目的.同时内壁喷砂器沿着管子长度方向做匀速后退直线运动，从而达到清理管道所有长度范围内壁的目的.，经清理后的表面质量等级可达Sa2.5-Sa3。

本喷砂器可手工匀速牵引喷砂作业，也可与自动输送装置配合使用,可实现自动化作业.

例如:

1) 使用匀速马达对喷砂管进行匀速的后退牵拉,实现匀速后退动作;

2) 安装固定轨道伸入管道内,实现喷砂器沿轨道匀速自动后退.

MJ300-900内壁喷砂器适用磨料：棕刚玉,铜矿砂,石英砂,铸钢丸,铸钢砂,金刚砂等颗粒直径小于2mm的磨料.

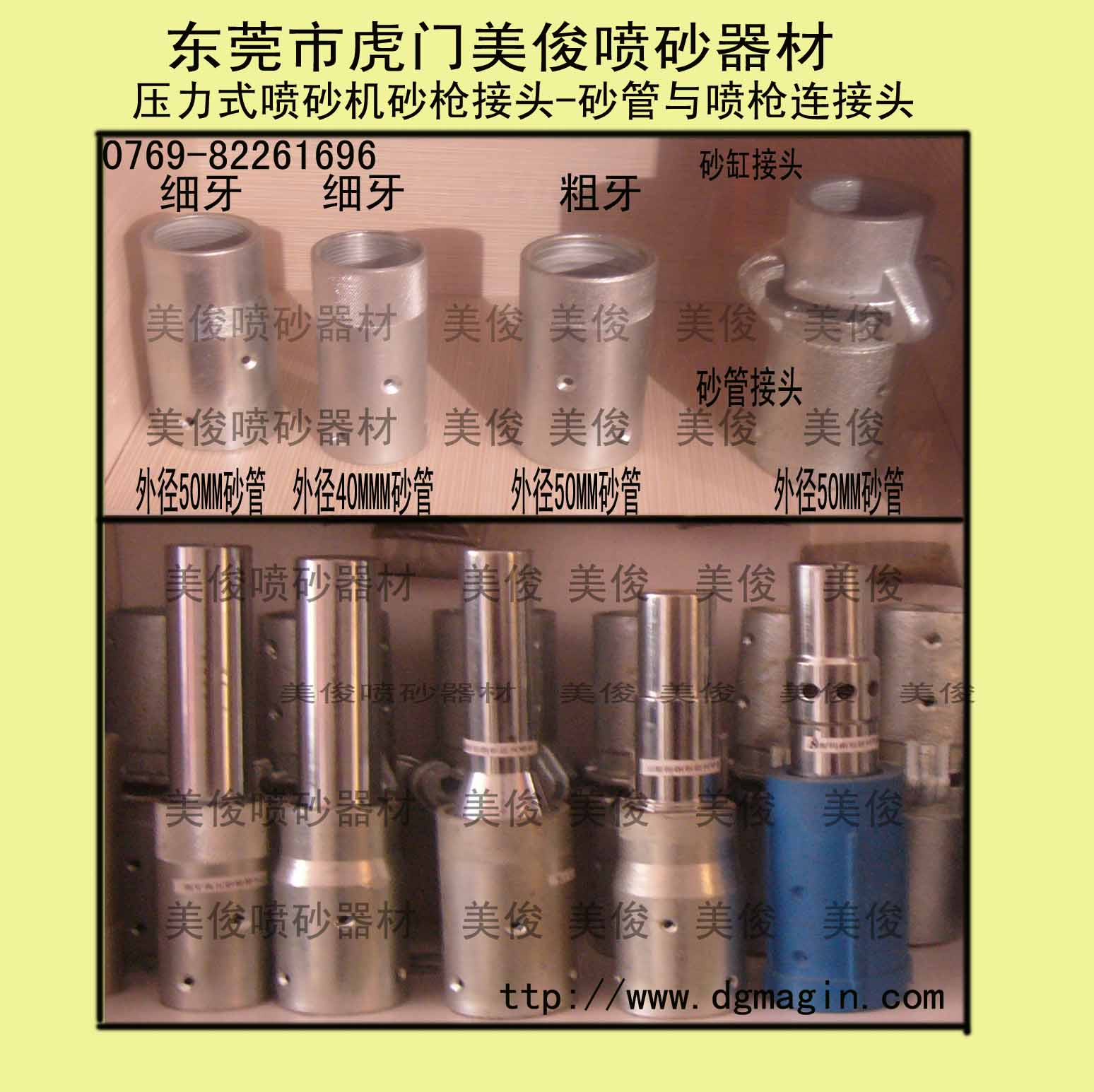

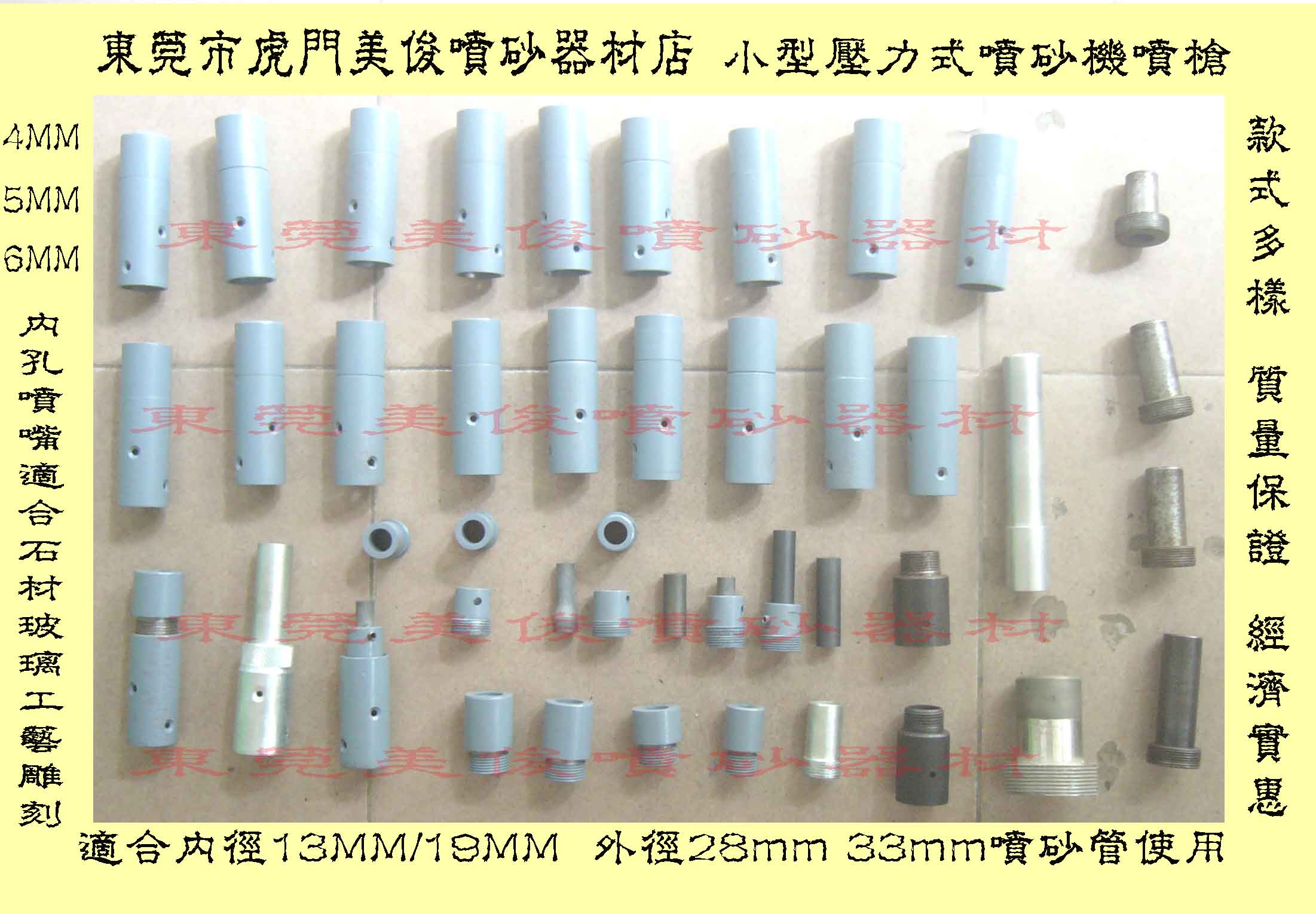

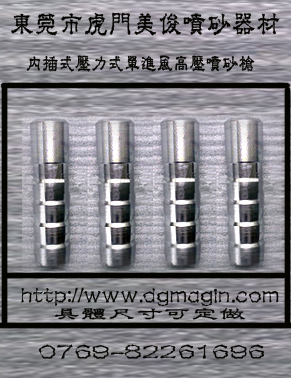

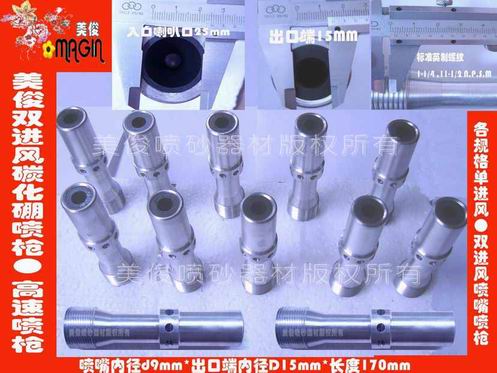

14)压力式喷砂枪:

文丘里喷嘴、单进风喷砂枪、双进风喷砂枪、高速喷砂枪

(东莞虎门美俊喷砂器材对原创叙述文字拥有所有权集最终解释权,严禁拷贝使用,我司保留法律追偿权利)

材质有钨钢及碳化硼两种.

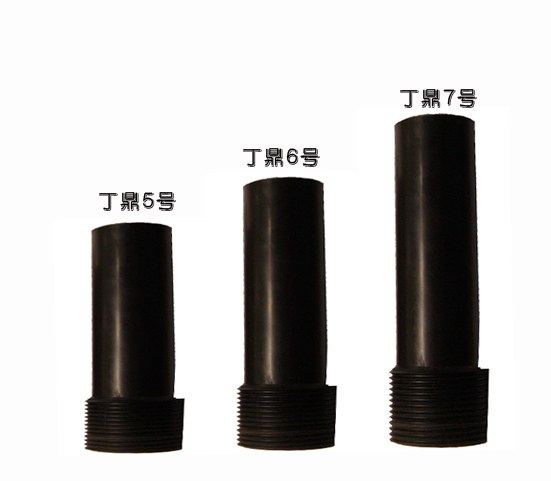

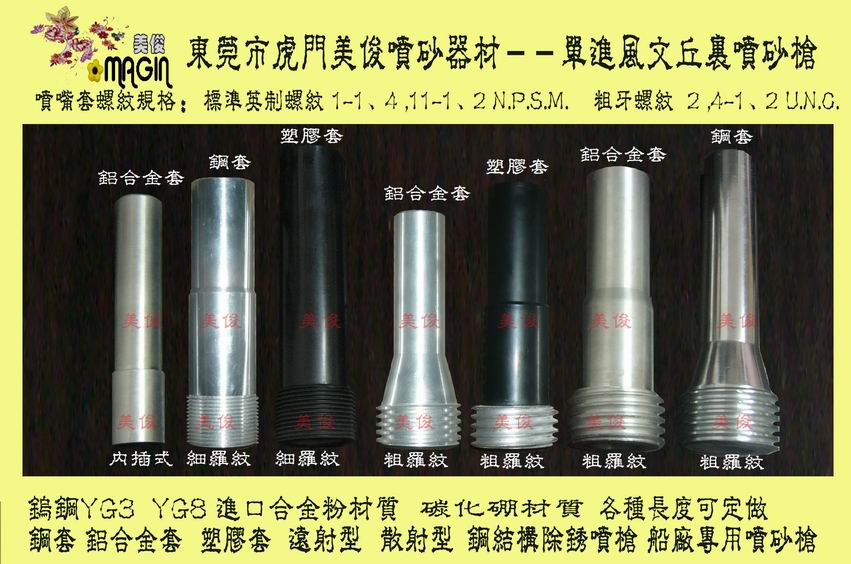

一)文丘里喷嘴、单进风喷嘴、单进风喷砂枪、文氏喷嘴(英文Venturi Nozzle)

文丘里喷嘴的结构上分为收缩段、平直段和扩散段三部分，制作困难。文丘里喷嘴的气体动力学性能优于直孔喷嘴，涡流现象明显改善或不复存在，压力损失大大降低，在相同压力条件下，磨料的出口速度可增加一倍以上，工作效率比直孔喷嘴提高15%—40%，磨料消耗降低20%。文丘里喷嘴一般较长, 文丘里喷嘴出口渐扩设计使得磨料初速高，均匀地喷射到工件表面。这种入口为1-1/2英寸的文丘里喷嘴被广泛用于难加工表面的喷砂处理工艺。

通用常规型号对比表:

喇叭口入口直径为32MM和25MM

喷嘴套螺纹规格：标准英制螺纹 1-1/4 ,11-1/2 N.P.S.M. 粗牙螺纹 2-4-1/2 U.N.C.

内径（I.D.）外径（O.D.）长度

1/4英寸(6.4mm) 1-5/8英寸 (41.5mm) 125mm

5/16英寸(7.9mm) 1-5/8英寸 (41.5mm) 135mm

3/8英寸 (9.5mm) 1-5/8英寸 (41.5mm) 165mm

7/17英寸(11.1mm) 1-5/8英寸 (41.5mm) 195mm

1/2英寸 (12.7mm) 1-5/8英寸 (41.5mm) 220mm
